Ардуино: управление сервоприводом. Сервоприводы Ардуино SG90, MG995: схема подключения и управление

Является элементом точной кинематики, позволяющий достигать точное позиционирование механизмов. Но в отличии от шагового двигателя, сервопривод имеет обратную связь, позволяющую в любой момент отследить точный угол поворота вала. В качестве источника обратной связи могут быть использованы различные типы энкодеров и потенциометры.

В статье рассмотрим подключение и работу с младшими представителями сервоприводов - т.н. сервомашинками - горячо любимыми среди роботостроителей и моделистов.

Конструктив

Сервомашинка состоит из корпуса, в котором заключен небольшой коллекторный электромотор, редуктор и управляющая электроника.

В качестве обратной связи применяются потенциометры. Поэтому эти сервы имеют ограничения по углу поворота вала вокруг оси. Так, в приобретенных мной сервах Futaba S3003, угол поворота выходного вала составляет 225°.

Технические характеристики Futaba S3003

Потенциометр обратной связи посажен прямо на выходной вал, благодаря ему блок управления сервомашинки отслеживает точное положение вала: сопротивление потенциометра изменяется пропорционально углу поворота . Считав сопротивление, блок управления сравнивает это значение с тем, которое должно быть при заданном положении вала. Если эти значения отличаются, блок управления дает команду двигателю повернуть вал в заданном направлении, уменьшая разницу значений. Достигнув положения вала, когда значение с потенциометра совпадает с заданным значением, двигатель останавливается. Считывание значения с потенциометра и его сравнение происходит с большой частотой, поэтому выходной вал будет стремиться занять заданное положение при изменении внешней нагрузки.

Конструкция сервомашинки выполнена таким образом, что крутящий момент от двигателя к выходному валу передается через редуктор с большим передаточным числом, поэтому при малых размерах и энергозатратах, сервомашинки могут обеспечивать большую тягу.

Управление

В качестве управляющего сигнала служит импульсный сигнал с периодом 20 мс и с длительностью от 0,8 до 2,2 мс. Это некий стандарт управления сервомашинок. Чем длинее пришел импульс, тем на больший угол повернется вал сервомашинки. Для разгона сервомашинки период следования импульсов можно уменьшить до 10 мс.

Управляющий сигнал подается на серву по сигнальному проводу S. В моей сервомашинке он белый, в некоторых моделях - желтый. Помимо сигнального провода из сервомашинки выходят два провода - линии питания - земля (черный) и питание (красный)

Программная часть

Как видно управлять сервой достаточно просто - достаточно гнать импульсный сигнал с нужной частотой и скважностью. Этот сигнал можно генериовать ШИМ , или написать свою функцию обработки прерывания по таймеру. Но в Bascom-AVR уже есть встроенная команда для управления сервомашинками - Servo . Ее и рассмотрим.

Для начала необходимо сконфигурировать подключение сервомашинок:

Config Servos = X , Servo1 = Portb . 0 , Servo2 = Portb . 1 , Reload = Var

Servos = X ; указывается количество подключаемых сервомашинок, возможно подключение до 14 серв.

Servo1 = Portb . 0 ; указывается порт подключения первой сервы

Servo2 = Portb . 1 ; указывается порт подключения второй сервы

Reload = Var ; здесь Var время в микросекундах, которое проходит между прерываниями от таймера.

По умолчанию для организации прерываний используется Timer0, поэтому использовать его в своих целях уже не получиться. Bascom-AVR позволяет перебросить обслуживание прерываний на любой другой таймер, например чтобы освободить Timer0 и задествовать Timer1 достаточно указать это в строке конфигурации:

Config Servos = 2 , Servo1 = Portb . 0 , Servo2 = Portb . 1 , Reload = 10 , Timer = Timer1

После того как все сконфигурировали остается только рулить нашей сервомашинкой. Это делается следующей командой

Servo ( a) = F

а - порядковый номер сервомашинки

F - переменная, значение которой задает угол поворота вала сервы

Тестовый код целиком:

$regfile = "m8def.dat" "микроконтроллер ATmega8
$crystal = 8000000 "частота работы 8МГц

"конфигурируем порты для подключения сервоприводов
Config Portb . 0 = Output
Config Portb . 1 = Output

"настраиваем подключения двух сервомашинок
Config Servos = 2 , Servo1 = Portb . 0 , Servo2 = Portb . 1 , Reload = 15

Dim F As Byte "переменная для первой сервы
Dim S As Byte "переменная для второй сервы

"разрешаем прерывания
Enable Interrupts

F = 15 "значением переменной задается угол поворота вала сервомашинки
S = 70

Do

Servo (1 ) = F
Servo (2 ) = S

Loop

End

Схему подключения не привожу, думаю один сигнальный провод проблем не вызовет;) Его можно подключать к порту микроконтроллера напрямую, а можно через резистор сопротивлением пару сотен ом - для перестраховки.

Меняя значения перемменных F и S можем менять угол поворота первой и второй сервомашинок соответственно. Чем меньше значение параметра Reload, тем шустрее наши сервомашинки будут поворачиваться на нужный угол.

Для своих серв подобрал рабочий диапаз он значений Servo(a), в которых вал может вращаться. Крайнее положения вал занимает при значении 0 и 150, соответственно при значении 75 вал занимает промежуточное положение.

Servo(a) =0 Servo(a) =75 Servo(a) =150

В данной статье рассматриваются сервоприводы: их устройство, предназначение, управление сервоприводом, подключение сервопривода, разновидности сервоприводов и их сравнение. Давайте приступим и начнём с того, что же такое сервопривод.

Понятие сервопривода

Под сервоприводом чаще всего понимают механизм с электромотором, который можно попросить повернуться в заданный угол и удерживать это положение. Однако, это не совсем полное определение.

Если сказать полнее, сервопривод - это привод с управлением через отрицательную обратную связь, позволяющую точно управлять параметрами движения. Сервоприводом является любой тип механического привода, имеющий в составе датчик (положения, скорости, усилия и т.п.) и блок управления приводом, автоматически поддерживающий необходимые параметры на датчике и устройстве согласно заданному внешнему значению.

Иными словами:

Сервопривод получает на вход значение управляющего параметра. Например, угол поворота

Блок управления сравнивает это значение со значением на своём датчике

На основе результата сравнения привод производит некоторое действие, например: поворот, ускорение или замедление так, чтобы значение с внутреннего датчика стало как можно ближе к значению внешнего управляющего параметра

Наиболее распространены сервоприводы, которые удерживают заданный угол и сервоприводы, поддерживающие заданную скорость вращения.

Типичный хобби-сервопривод изображён ниже.

Каким же образом устроены сервоприводы?

Устройство сервопривода

Сервоприводы имеют несколько составных частей.

Привод - электромотор с редуктором. Чтобы преобразовать электричество в механический поворот, необходим электромотор . Однако зачастую скорость вращения мотора бывает слишком большой для практического использования. Для понижения скорости используется редуктор : механизм из шестерней, передающий и преобразующий крутящий момент.

Включая и выключая электромотор, можно вращать выходной вал - конечную шестерню сервопривода, к которой можно прикрепить нечто, чем мы хотим управлять. Однако, для того чтобы положение контролировалось устройством, необходим датчик обратной связи - энкодер , который будет преобразовывать угол поворота обратно в электрический сигнал. Для этого часто используется потенциометр. При повороте бегунка потенциометра происходит изменение его сопротивления, пропорциональное углу поворота. Таким образом, с его помощью можно установить текущее положение механизма.

Кроме электромотора, редуктора и потенциометра в сервоприводе имеется электронная начинка, которая отвечает за приём внешнего параметра, считывание значений с потенциометра, их сравнение и включение/выключение мотора. Она-то и отвечает за поддержание отрицательной обратной связи.

К сервоприводу тянется три провода. Два из них отвечают за питание мотора, третий доставляет управляющий сигнал, который используется для выставления положения устройства.

Теперь давайте посмотрим, как управлять сервоприводом извне.

Управление сервоприводом. Интерфейс управляющих сигналов

Чтобы указать сервоприводу желаемое положение, по предназначенному для этого проводу необходимо посылать управляющий сигнал. Управляющий сигнал - импульсы постоянной частоты и переменной ширины.

То, какое положение должен занять сервопривод, зависит от длины импульсов. Когда сигнал поступает в управляющую схему, имеющийся в ней генератор импульсов производит свой импульс, длительность которого определяется через потенциометр. Другая часть схемы сравнивает длительность двух импульсов. Если длительность разная, включается электромотор. Направление вращения определяется тем, какой из импульсов короче. Если длины импульсов равны, электромотор останавливается.

Чаще всего в хобби-сервах импульсы производятся с частотой 50 Гц. Это значит, что импульс испускается и принимается раз в 20 мс. Обычно при этом длительность импульса в 1520 мкс означает, что сервопривод должен занять среднее положение. Увеличение или уменьшение длины импульса заставит сервопривод повернуться по часовой или против часовой стрелки соответственно. При этом существуют верхняя и нижняя границы длительности импульса. В библиотеке Servo для Arduino по умолчанию выставлены следующие значения длин импульса: 544 мкс - для 0° и 2400 мкс - для 180°.

Обратите внимание, что на вашем конкретном устройстве заводские настройки могут оказаться отличными от стандартных. Некоторые сервоприводы используют ширину импульса 760 мкс. Среднее положение при этом соответствует 760 мкс, аналогично тому, как в обычных сервоприводах среднему положению соответствует 1520 мкс.

Также стоит отметить, что это всего лишь общепринятые длины. Даже в рамках одной и той же модели сервопривода может существовать погрешность, допускаемая при производстве, которая приводит к тому, что рабочий диапазон длин импульсов немного отличается. Для точной работы каждый конкретный сервопривод должен быть откалиброван: путём экспериментов необходимо подобрать корректный диапазон, характерный именно для него.

На что ещё стоит обратить внимание, так это на путаницу в терминологии. Часто способ управления сервоприводами называют PWM/ШИМ (Pulse Width Modulation) или PPM (Pulse Position Modulation). Это не так, и использование этих способов может даже повредить привод. Корректный термин - PDM (Pulse Duration Modulation). В нём крайне важна длина импульсов и не так важна частота их появления. 50 Гц - это норма, но сервопривод будет работать корректно и при 40, и при 60 Гц. Единственное, что нужно при этом иметь в виду - это то, что при сильном уменьшении частоты он может работать рывками и на пониженной мощности, а при сильном завышении частоты (например, 100 Гц) может перегреться и выйти из строя.

Характеристики сервоприводов

Теперь давайте разберёмся, какие бывают сервоприводы и какими характеристиками они обладают.

Крутящий момент и скорость поворота

Сначала поговорим о двух очень важных характеристиках сервопривода: о крутящем моменте и о скорости поворота .

Момент силы, или крутящий момент - векторная физическая величина, равная произведению радиус-вектора, проведенного от оси вращения к точке приложения силы, на вектор этой силы. Характеризует вращательное действие силы на твёрдое тело.

Проще говоря, эта характеристика показывает, насколько тяжёлый груз сервопривод способен удержать в покое на рычаге заданной длины. Если крутящий момент сервопривода равен 5 кг×см, то это значит, что сервопривод удержит на весу в горизонтальном положении рычаг длины 1 см, на свободный конец которого подвесили 5 кг. Или, что эквивалентно, рычаг длины 5 см, к которому подвесили 1 кг.

Скорость сервопривода измеряется интервалом времени, который требуется рычагу сервопривода, чтобы повернуться на 60°. Характеристика 0,1 с/60° означает, что сервопривод поворачивается на 60° за 0,1 с. Из неё несложно вычислить скорость в более привычной величине, оборотах в минуту, но так сложилось, что при описании сервоприводов чаще всего используют такую единицу.

Стоит отметить, что иногда приходится искать компромисс между этими двумя характеристиками, так как если мы хотим надёжный, выдерживающий большой вес сервопривод, то мы должны быть готовы, что эта могучая установка будет медленно поворачиваться. А если мы хотим очень быстрый привод, то его будет относительно легко вывести из положения равновесия. При использовании одного и того же мотора баланс определяет конфигурация шестерней в редукторе.

Конечно, мы всегда можем взять установку, потребляющую большую мощность, главное, чтобы её характеристики удовлетворяли нашим потребностям.

Форм-фактор

Сервоприводы различаются по размерам. И хотя официальной классификации не существует, производители давно придерживаются нескольких размеров с общепринятым расположением крепёжных элементов. Их можно разделить на:

маленькие

стандартные

Обладают они при этом следующими характерными габаритами:

Бывают ещё так называемые сервоприводы «специального вида» с габаритами, не попадающими в данную классификацию, однако процент таких сервоприводов весьма мал.

Внутренний интерфейс

Сервоприводы бывают аналоговые и цифровые. Так в чём же их отличия, достоинства и недостатки?

Внешне они ничем не отличаются: электромоторы, редукторы, потенциометры у них одинаковые, различаются они лишь внутренней управляющей электроникой. Вместо специальной микросхемы аналогового сервопривода у цифрового собрата можно заметить на плате микропроцессор, который принимает импульсы, анализирует их и управляет мотором. Таким образом, в физическом исполнении отличие лишь в способе обработки импульсов и управлении мотором.

Оба типа сервопривода принимают одинаковые управляющие импульсы. После этого аналоговый сервопривод принимает решение, надо ли изменять положение, и в случае необходимости посылает сигнал на мотор. Происходит это обычно с частотой 50 Гц. Таким образом получаем 20 мс - минимальное время реакции. В это время любое внешнее воздействие способно изменить положение сервопривода. Но это не единственная проблема. В состоянии покоя на электромотор не подаётся напряжение, в случае небольшого отклонения от равновесия на электромотор подаётся короткий сигнал малой мощности. Чем больше отклонение, тем мощнее сигнал. Таким образом, при малых отклонениях сервопривод не сможет быстро вращать мотор или развивать большой момент. Образуются «мёртвые зоны» по времени и расстоянию.

Эти проблемы можно решать за счёт увеличения частоты приёма, обработки сигнала и управления электромотором. Цифровые сервприводы используют специальный процессор, который получает управляющие импульсы, обрабатывает их и посылает сигналы на мотор с частотой 200 Гц и более. Получается, что цифровой сервопривод способен быстрее реагировать на внешние воздействия, быстрее развивать необходимые скорость и крутящий момент, а значит, лучше удерживать заданную позицию, что хорошо. Конечно, при этом он потребляет больше электроэнергии. Также цифровые сервоприводы сложнее в производстве, а потому стоят заметно дороже. Собственно, эти два недостатка - все минусы, которые есть у цифровых сервоприводов. В техническом плане они безоговорочно побеждают аналоговые сервоприводы.

Материалы шестерней

Шестерни для сервоприводов бывают из разных материалов: пластиковые, карбоновые, металлические. Все они широко используются, выбор зависит от конкретной задачи и от того, какие характеристики требуются в установке.

Пластиковые, чаще всего нейлоновые, шестерни очень лёгкие, не подвержены износу, более всего распространены в сервоприводах. Они не выдерживают больших нагрузок, однако если нагрузки предполагаются небольшие, то нейлоновые шестерни - лучший выбор.

Карбоновые шестерни более долговечны, практически не изнашиваются, в несколько раз прочнее нейлоновых. Основной недостатой - дороговизна.

Металлические шестерни являются самыми тяжёлыми, однако они выдерживают максимальные нагрузки. Достаточно быстро изнашиваются, так что придётся менять шестерни практически каждый сезон. Шестерни из титана - фавориты среди металлических шестерней, причём как по техническим характеристикам, так и по цене. К сожалению, они обойдутся вам достаточно дорого.

Коллекторные и бесколлекторные моторы

Существует три типа моторов сервоприводов: обычный мотор с сердечником, мотор без сердечника и бесколлекторный мотор.

Обычный мотор с сердечником (справа) обладает плотным железным ротором с проволочной обмоткой и магнитами вокруг него. Ротор имеет несколько секций, поэтому когда мотор вращается, ротор вызывает небольшие колебания мотора при прохождении секций мимо магнитов, а в результате получается сервопривод, который вибрирует и является менее точным, чем сервопривод с мотором без сердечника. Мотор с полым ротором (слева) обладает единым магнитным сердечником с обмоткой в форме цилиндра или колокола вокруг магнита. Конструкция без сердечника легче по весу и не имеет секций, что приводит к более быстрому отклику и ровной работе без вибраций. Такие моторы дороже, но они обеспечивают более высокий уровень контроля, вращающего момента и скорости по сравнения со стандартными.

Сервоприводы с бесколлекторным мотором появились сравнительно недавно. Преимущества те же что и у остальных бесколлекторных моторов: нет щёток, а значит они не создают сопротивление вращению и не изнашиваются, скорость и момент выше при токопотреблении равном коллекторным моторам. Сервоприводы с бесколлекторным мотором - самые дорогие сервоприводы, однако при этом они обладают лучшими характеристиками по сравнению с сервоприводами с другими типами моторов.

Подключение к Arduino

Многие сервоприводы могут быть подключены к Arduino непосредственно. Для этого от них идёт шлейф из трёх проводов:

красный - питание; подключается к контакту 5V или напрямую к источнику питания

коричневый или чёрный - земля

жёлтый или белый - сигнал; подключается к цифровому выходу Arduino.

Для подключения к Arduino будет удобно воспользоваться платой-расширителем портов, такой как Troyka Shield . Хотя с несколькими дополнительными проводами можно подключить серву и через breadboard или непосредственно к контактам Arduino.

Можно генерировать управляющие импульсы самостоятельно, но это настолько распространённая задача, что для её упрощения существует стандартная библиотека Servo .

Ограничение по питанию

Обычный хобби-сервопривод во время работы потребляет более 100 мА. При этом Arduino способно выдавать до 500 мА. Поэтому, если вам в проекте необходимо использовать мощный сервопривод, есть смысл задуматься о выделении его в контур с дополнительным питанием.

Рассмотрим на примере подключения 12V сервопривода:

Ограничение по количеству подключаемых сервоприводов

На большинстве плат Arduino библиотека Servo поддерживает управление не более 12 сервоприводами, на Arduino Mega это число вырастает до значения 48. При этом есть небольшой побочный эффект использования этой библиотеки: если вы работаете не с Arduino Mega, то становится невозможным использовать функцию analogWrite() на 9 и 10 контактах независимо от того, подключены сервоприводы к этим контактам или нет. На Arduino Mega можно подключить до 12 сервоприводов без нарушения функционирования ШИМ/PWM, при использовании большего количества сервоприводов мы не сможем использовать analogWrite() на 11 и 12 контактах.

Функционал библиотеки Servo

Библиотека Servo позволяет осуществлять программное управление сервоприводами. Для этого заводится переменная типа Servo . Управление осуществляется следующими функциями:

attach() - присоединяет переменную к конкретному пину. Возможны два варианта синтаксиса для этой функции: servo.attach(pin) и servo.attach(pin, min, max) . При этом pin - номер пина, к которому присоединяют сервопривод, min и max - длины импульсов в микросекундах, отвечающих за углы поворота 0° и 180°. По умолчанию выставляются равными 544 мкс и 2400 мкс соответственно.

write() - отдаёт команду сервоприводу принять некоторое значение параметра. Синтаксис следующий: servo.write(angle) , где angle - угол, на который должен повернуться сервопривод.

writeMicroseconds() - отдаёт команду послать на сервоприводимульс определённой длины, является низкоуровневым аналогом предыдущей команды. Синтаксис следующий: servo.writeMicroseconds(uS) , где uS - длина импульса в микросекундах.

read() - читает текущее значение угла, в котором находится сервопривод. Синтаксис следующий: servo.read() , возвращается целое значение от 0 до 180.

attached() - проверка, была ли присоединена переменная к конкретному пину. Синтаксис следующий: servo.attached() , возвращается логическая истина, если переменная была присоединена к какому-либо пину, или ложь в обратном случае.

detach() - производит действие, обратное действию attach() , то есть отсоединяет переменную от пина, к которому она была приписана. Синтаксис следующий: servo.detach() .

Все методы библиотеки Servo2 совпадают с методами Servo.

Пример использования библиотеки Servo

Вместо заключения

Сервоприводы бывают разные, одни получше - другие подешевле, одни надёжнее - другие точнее. И перед тем, как купить сервопривод, стоит иметь в виду, что он может не обладать лучшими характеристиками, главное, чтобы подходил для вашего проекта. Удачи в ваших начинаниях!

Рассмотрим на этом занятии устройство и принцип работы сервоприводов. Разберем два простых скетча для управления сервоприводом с помощью потенциометра на Ардуино. Также мы узнаем новые команды в языке программирования C++ — servo.write , servo.read , servo.attach и научимся подключать в скетчах библиотеку для управления сервоприводами и другими устройствами через Ардуино.

Устройство сервомотора (servo)

Сервопривод (сервомотор) является важным элементом при конструировании различных роботов и механизмов. Это точный исполнитель, который имеет обратную связь, позволяющую точно управлять движениями механизмов. Другими словами, получая на входе значение управляющего сигнала, сервомотор стремится поддерживать это значение на выходе своего исполнительного элемента.

Сервоприводы широко используются для моделирования механических движений роботов. Сервопривод состоит из датчика (скорости, положения и т.п.), блока управления приводом из механической системы и электронной схемы. Редукторы (шестерни) устройства выполняют из металла, карбона или пластика. Пластиковые шестерни сервомотора не выдерживают сильные нагрузки и удары.

Сервомотор имеет встроенный потенциометр, который соединен с выходным валом. Поворотом вала, сервопривод меняет значение напряжения на потенциометре. Плата анализирует напряжение входного сигнала и сравнивает его с напряжением на потенциометре, исходя из полученной разницы, мотор будет вращаться до тех пор пока не выравняет напряжение на выходе и на потенциометре.

Как подключить сервопривод к Ардуино

Схема подключения сервопривода к Arduino обычно следующая: черный провод присоединяем к GND, красный провод присоединяем к 5V, оранжевый/желтый провод к аналоговому выводу с ШИМ (Широтно Импульсная Модуляция). Управление сервоприводом на Ардуино достаточно просто, но по углам поворота сервомоторы бывают на 180° и 360°, что следует учитывать в робототехнике.

Для занятия нам понадобятся следующие детали:

• Плата Arduino Uno / Arduino Nano / Arduino Mega;
• Макетная плата;
• USB-кабель;
• 1 сервопривод;
• 1 потенциометр;
• Провода «папа-папа» и «папа-мама».

В первом скетче мы рассмотрим как управлять сервоприводом на Arduino с помощью команды myservo.write(0) . Также мы будем использовать стандартную библиотеку Servo.h . Подключите сервомашинку к плате Ардуино, согласно схеме на фото выше и загрузите готовый скетч. В процедуре void loop() мы будем просто задавать для сервопривода необходимый угол поворота и время ожидания до следующего поворота.

Скетч для сервопривода на Ардуино

Servo servo1; // объявляем переменную servo типа "servo1" void setup () { servo1.attach (11); // привязываем сервопривод к аналоговому выходу 11 } void loop () { servo1.write (0); // ставим угол поворота под 0 delay (2000); // ждем 2 секунды servo1.write (90); // ставим угол поворота под 90 delay (2000); // ждем 2 секунды servo1.write (180); // ставим угол поворота под 180 delay (2000); // ждем 2 секунды }

Пояснения к коду:

1. Стандартная библиотека Servo.h содержит набор дополнительных команд, которая позволяет значительно упростить скетч;
2. Переменная Servo необходима, чтобы не запутаться при подключении нескольких сервоприводов к Ардуино. Мы назначаем каждому приводу свое имя;
3. Команда servo1.attach(10) привязывает привод к аналоговому выходу 10.
4. В программе мы вращаем привод на 0-90-180 градусов и возвращаем в начальное положение, поскольку процедура void loop повторяется циклично.

Управление сервоприводом потенциометром

Подключение сервопривода и потенциометра к Ардуино Уно

Ардуино позволяет не только управлять, но и считывать показания с сервопривода. Команда myservo.read(0) считывает текущий угол поворота вала сервопривода и его мы можем увидеть на мониторе порта. Предоставим более сложный пример управления сервоприводом потенциометром на Ардуино. Соберите схему с потенциометром и загрузите скетч управления сервоприводом.

Скетч для сервопривода с потенциометром

#include // подключаем библиотеку для работы с сервоприводом Servo servo; // объявляем переменную servo типа "servo" void setup () { servo.attach (10); // привязываем сервопривод к аналоговому выходу 10 pinMode (A0, INPUT); // к аналоговому входу A0 подключим потенциометр Serial .begin (9600); // подключаем монитор порта } void loop () { servo.write (analogRead (A0)/4); // передает значения для вала сервопривода Serial .println (analogRead (A0)); // выводим показания потенциометра на монитор Serial .println (analogRead (A0)/4); // выводим сигнал, подаваемый на сервопривод Serial .println (); // выводим пустую строчку на монитор порта delay (1000); // задержка в одну секунду }

Пояснения к коду:

1. В этот раз мы присвоили имя для сервопривода в скетче, как servo ;
2. Команда servo.write(analogRead(A0)/4) передает значения для вала сервопривода — получаемое напряжение с потенциометра мы делим на четыре и оправляем данное значение на сервопривод.
3. Команда Serial.println (servo.read(10)) считывает значение угла поворота вала сервопривода и передает его на монитор порта.

Сервомоторы часто используются в различных проектах на Ардуино для различных функций: повороты конструкций, движение частей механизмов. Так как мотор серво постоянно стремится удерживать заданный угол поворота, то будьте готовы к повышенному расходу электроэнергии. Это будет особенно чувствительно в автономных роботах, питающихся от аккумуляторов или батареек.

Также часто читают:

Наряду с контроллером и сенсорами, актуаторы являются важным составляющим всех без исключения роботов. Они вращают колеса робота, позволяя ему перемещаться в пространстве, и приводят в действие мощные манипуляторы, которыми он хватает предметы.

В этом уроке мы будем работать с одним из таких актуаторов, который называется сервоприводом (или сервомашинкой). В отличие от обычного электромотора, сервопривод представляет собой сложное составное устройство, состоящее из двигателя постоянного тока, шестеренного редуктора, потенциометра и электронной схемы. Всё это позволяет сервоприводу поворачивать вал строго на заданный угол, и удерживать его. С помощью таких приводов можно, например, сделать вот такой несложный манипулятор:

1. Подключение к Ардуино

Итак, как уже говорилось выше, сервопривод славится тем, что может поворачиваться на заданный угол. Как же мы будем указывать ему этот угол? Предлагаю использовать для этой цели переменный резистор, он же — потенциометр. Будем вращать ручку потенциометра, а контроллер будет командовать сервоприводу поворачиваться на соответствующий угол.

У потенциометра есть всего три вывода. Крайние подключим к +5В и земле, а центральный к аналоговому входу A0.

У сервопривода SG90 также имеется три контакта. Обычно они окрашиваются следующим образом:

• коричневый — земля;
• красный — питание +5В;
• оранжевый (или желтый) — сигнальный.

Сигнальный провод подключим в цифровому выходу №8. В итоге, получим такую схему:

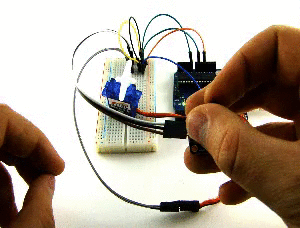

Подключать оба устройства к Ардуино Уно удобнее через макетную плату:

2. Программа

Теперь напишем несложную программу, которая свяжет все элементы нашего аппарата строгой логикой. Все что нам требуется от контроллера — это:

• считывать показания с потенциометра в диапазоне от 0 до 1023;
• преобразовывать полученное число в угол от 0 до 180 градусов;
• передавать полученный угол на сервопривод.

Для написания программы используем наш . Задействуем блок сервопривода, блок чтения из аналогового порта и функцию отображения одного диапазона значений в другой.

Нажав в конструкторе кнопку «Arduino», откроем страницу с исходным кодом программы для среды Arduino IDE:

#include Servo servos; void setup(){ } void loop(){ servos.attach(8); servos.write((map(analogRead(A0), 0, 1024, 0, 180))); delay(50); }

Как видно из программы, для управления сервоприводом мы использовали библиотеку Servo . В этой библиотеке есть несколько полезных нам функций:

• attach(номер_вывода) — инициализация сервопривода;
• write(угол) — поворот сервопривода на заданный угол;
• read() — получение текущего угла сервопривода.

Для отображения множества чисел 0 — 1023 в множество 0-180, конструктор применил функцию map . Ту же самую операцию, можно было осуществить с помощью выражения:

int angle = (value / 1023.0) * 180;

Загружаем программу на Ардуино Уно, и смотрим что получилось!

Теперь, вы знаете что такое сервопривод, и можете легко им управлять. Вперед! К созданию роботов-манипуляторов и шагающих роботов-пауков!

Серводвигатели используются не только в авиамоделизме и робототехнике, их можно так же использовать в устройствах бытового назначения. Небольшие размеры, высокая производительность, а так же проста управления серводвигателем делают их наиболее подходящими для осуществления дистанционного управления различными устройствами.

Совместное применение серводвигателей с радиомодулями примема-передачи не создает никаких трудностей, достаточно на стороне приемника просто подключить к серводвигателю соответствующий разъем, содержащий питающее напряжение и управляющий сигнал, и дело сделано.

Но если мы хотим управлять серводвигателем «вручную», например, с помощью потенциометра, нам необходим генератор импульсного управления. Ниже представлена достаточно простая схема генератора на основе интегральной микросхемы 74HC00.

Данная схема позволяет осуществлять ручное управление серводвигателями путем подачи управляющих импульсов шириной 0,6 до 2 мс. Схему можно применить, например, для поворота небольших антенн, наружных прожекторов, камер видеонаблюдения и т.д.

Управления серводвигателем. Описание контроллера

Основой схемы является микросхема 74HC00 (IC1) представляющая собой 4 логических элемента И-НЕ. На элементах IC1A и IC1B создан генератор, на выходе которого образуются импульсы с частотой 50 Гц. Эти импульсы активируют RS-триггер, состоящий из логических элементов IC1C и IC1D.

С каждым импульсом идущим с генератора выход IC1D устанавливается в «0» и конденсатор С2 разряжается через резистор R2 и потенциометр P1. Если напряжение на конденсаторе С2 снижается до определенного уровня, то RC-цепь переводит элемент в противоположное состояние. Таким образом, мы на выходе получаем прямоугольные импульсы с периодом 20 мс. Ширина импульсов устанавливается потенциометром P1.

Например, сервопривод Futaba S3003 изменяет угол вращения вала на 90 градусов за счет управляющих импульсов продолжительностью от 1 до 2 мс. Если мы изменим ширину импульса от 0,6 до 2 мс, то угол поворота составит до 120 °. Компоненты в схеме подобраны таким образом, что выходной импульс находится в диапазоне от 0,6 до 2 мс, и поэтому угол установки составляет 120 °. Серводвигатель S3003 от Futaby имеет достаточно большой крутящий момент, и ток потребления может составлять от десятков до сотен мА в зависимости от механической нагрузки.

Конструкция

Схема управления серводвигателем собрана на двусторонней печатной плате размером 29 х 36 мм. Монтаж очень простой, так что со сборкой устройства вполне может справиться даже начинающий радиолюбитель.
